Лебідки для ліфтів це електромеханічний привід кабіни і противаги: вони підвішені на кінцях одних і тих самих канатів, а зусилля передає тертя канатів у канавках (ручаях) шківа. На ліфтах із машинним приміщенням лебідку зазвичай ставлять над шахтою.
У розділі зібрані редукторні лебідки в зборі і деталі до них: колодки й важелі гальма, котушки, підшипник, штурвал і мастило редуктора. Самі канатоведучі шківи винесені в сусідній розділ головного приводу.
Лебідки бувають зі шківом або барабаном, із редуктором або без нього.

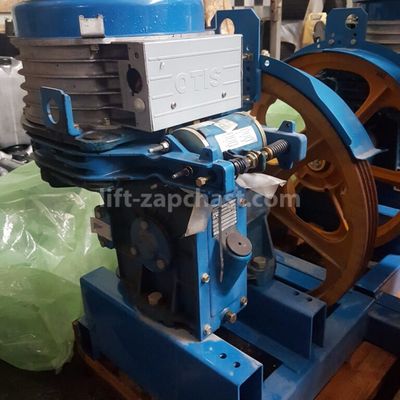

Будова лебідки з редуктором
Вузли в редукторних лебідок ті самі, а тип і параметри моделі вказані на шильдику, табличці на корпусі:
- Електродвигун обертає швидкохідний вал.
- Черв'ячний редуктор знижує оберти і збільшує крутний момент.
- Шків на тихохідному валу веде тягові канати.
- Колодкове гальмо затискає напівмуфту між двигуном і редуктором, поки ліфт стоїть.
- Штурвал на валу двигуна потрібен, щоб під час евакуації вручну довести кабіну до найближчого поверху.
- Рама на амортизаторах гасить вібрацію і шум.
- Датчик обертів передає швидкість станції керування, самі енкодери в окремому розділі.
Що зношується в лебідці ліфта
Лебідку цілком міняють рідко, зазвичай відмовляє одна деталь:
Заміна деталі обходиться дешевше за нову лебідку. Після неї перевіряють гальмо і точність зупинки на поверхах.
Гальмо лебідки: колодки, важелі й котушка
Гальмо замкнене, поки ліфт стоїть: пружина притискає колодки до напівмуфти, а під час пуску котушка електромагніта розводить важелі і звільняє вал. Тому згоріла котушка залишає ліфт на місці.
Котушку підбирають за напругою і довжиною, колодки й важелі за моделлю лебідки. Колодки міняють парою, щоб гальмо затискало напівмуфту рівномірно, а зазор потім виставляють регулювальним гвинтом важеля за документацією виробника обладнання.
Як підібрати лебідку або деталь до неї
- Перепишіть модель із шильдика лебідки і номер деталі, якщо він читається.
- Для лебідки в зборі звірте вантажопідйомність, швидкість, діаметр шківа, міжосьову відстань редуктора і виконання, ліве чи праве.
- Надішліть фото деталі, а якщо шильдик лебідки цілий, то і його: підбір за фото шильдика зробимо самі.
Склад у Києві, наявність і характеристики вказані на картці, а чого немає на складі, привеземо під замовлення. Наявні позиції за замовленнями до 17:00 відвантажуємо того ж дня. Працюємо за безготівкою з ПДВ і доставляємо по Україні.
Часті питання про лебідки
Скільки коштує лебідка для ліфта?
Ціна вказана на картці і залежить від моделі, вантажопідйомності й комплектації. Купити лебідку можна і під замовлення, якщо моделі немає на складі.
Чим редукторна лебідка відрізняється від безредукторної?
У редукторній оберти знижує черв'ячний редуктор, у безредукторній шків сидить на валу тихохідного двигуна. Такі ставлять і в житлових будинках.
Де застосовують барабанні лебідки?
Барабанна лебідка намотує канат на барабан під час підйому. Її ставлять рідко, зазвичай на малі вантажні ліфти, тут таких немає.
